至目前止，約60萬支35～500kV不同電壓等級的合成絕緣子在我國電力系統(tǒng)高壓線路上運行，最長時間達l0年多，耐老化性能仍繼續(xù)經(jīng)受考驗。評定在嚴酷環(huán)境條件下合成絕緣子老化性能的重要指標之一是漏電起痕及電蝕損，它與絕緣子的使用壽命息息相關(guān)，也是大家關(guān)心的問題。自然老化考核這一指標的周期長，正確模擬其實際運行中漏電起痕及電蝕損這一老化現(xiàn)象的人工加速老化過程，在短時間內(nèi)對長期運行性能進行評估，是有待于人們?nèi)ミM一步研究的問題。現(xiàn)行國際上普遍采用的人工加速老化試驗方法有斜面法、l 000 h鹽霧法和5 000 h老化試驗方法等，它們之間的試驗條件、試驗程序、試驗現(xiàn)象、試驗結(jié)果和試驗評定上均不相同。通過分析這些不同點提出研究的問題具有現(xiàn)實意義。
一、斜面法

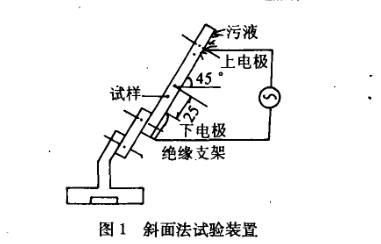

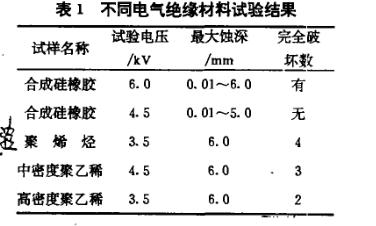

如圖l將5個尺寸為120m m×50m m×6m m試樣傾斜45。安裝在相距(50±0．5)r a m上、下兩電極間。含有0.1和0．02％重量份氯化銨和多乙氧基異辛基苯乙醚的污液，按一定的流速緊貼式樣表面自上而下均勻地流動后再施加電壓持續(xù)6 h。試驗結(jié)果見表l。在試驗起始階段，可觀察到在下電極附近由于電弧不斷重燃、熄滅而產(chǎn)生的干帶中產(chǎn)生小的黃色到白色偶而也出現(xiàn)藍色的閃爍放電并最終出現(xiàn)小的光亮“熱點”，呈現(xiàn)出集中性特征的電弧放電。這些“熱點”將會燒壞弧根處的試樣表面，產(chǎn)生局部導電通路的漏電痕跡和電蝕損。
二、鹽霧法

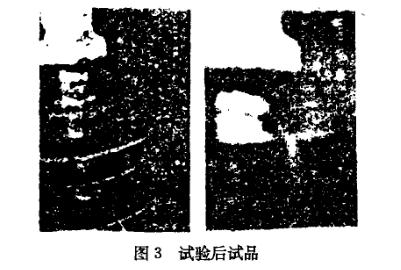

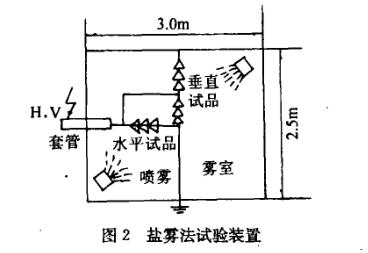

如圖2將電弧距離為591m m兩只試品，分別水平和垂直安裝在鹽霧試驗室中，然后用噴霧裝置將質(zhì)量濃度l的NaC1溶液以水流速率(0.4±0.1)kg／(m．h)噴成霧粒大小5～l0 m的霧狀。按3.46 cm／kV的爬電比距加高壓l1 kV，持續(xù)l 000 h。對9種35～500 kV不同電壓等級、不同傘型形狀、不同桿徑的合成絕緣子試品進行鹽霧試驗的結(jié)果是：過流中斷次數(shù)3次、2次的試品分別占試驗次數(shù)33．3和22．2；出現(xiàn)嚴重電蝕損并有明顯導電碳化通道的漏電痕跡的試品(見圖3)
占試品種數(shù)22.2；其最大蝕損深度分別為1.0mm和2.0 mm，最嚴重的一只試品出現(xiàn)片狀漏電痕跡多達三處。另經(jīng)1 000 h鹽霧試驗后，有的試品會出現(xiàn)不同程度的顏色變化，呈暗色。試驗中觀察到的放電現(xiàn)象與斜面法明顯不同，尤其是合成硅橡膠護套及傘裙表面憎水性的變化明顯影響電弧的產(chǎn)生和發(fā)展。試驗起始時，傘裙及護套表面呈現(xiàn)出無數(shù)個不連續(xù)的小水珠，不形成水膜，此時，僅在鋼腳、鋼帽附近出現(xiàn)不十分明顯的電暈。隨著噴霧時的增加，鹽霧布滿試驗室整個空間，傘裙及護套表面的憎水性較強，其表面呈現(xiàn)出許多較大不連續(xù)的小水珠。在長期鹽霧的作用下，憎水性急劇下降，試品表面出現(xiàn)藍色電暈環(huán)。當憎水性完全喪失時，就持續(xù)出現(xiàn)片狀的脈沖電弧，直到1000h。
三、5000h老化試驗法
對處于循環(huán)模擬氣候條件中的試品旖加5 000 h最高系統(tǒng)電壓的老化試驗由國際大電網(wǎng)會議22．10工作組“復合絕緣子”提出并在第c．3條文獻中報導。其主要內(nèi)容為：．將一只試品垂直懸掛在試驗箱中，施加系統(tǒng)最高工頻相電壓(U／√3)，相距約48 cm處懸掛一個5 kW氙弧燈來模擬太陽輻射。停止加熱和加濕時，試驗應(yīng)保證在15,--~25℃溫度和30～60相對濕度的環(huán)境中。從周圍溫度升高到50~C的時間<l5rain，相對濕度達到9O的時間<15rain，再在10rain內(nèi)達到至少98相對濕度。出現(xiàn)水滴應(yīng)停止排風。按圖4試驗程序進行一個24 h循環(huán)，整個試驗持續(xù)5000h。http://www.fcff.com.cn
